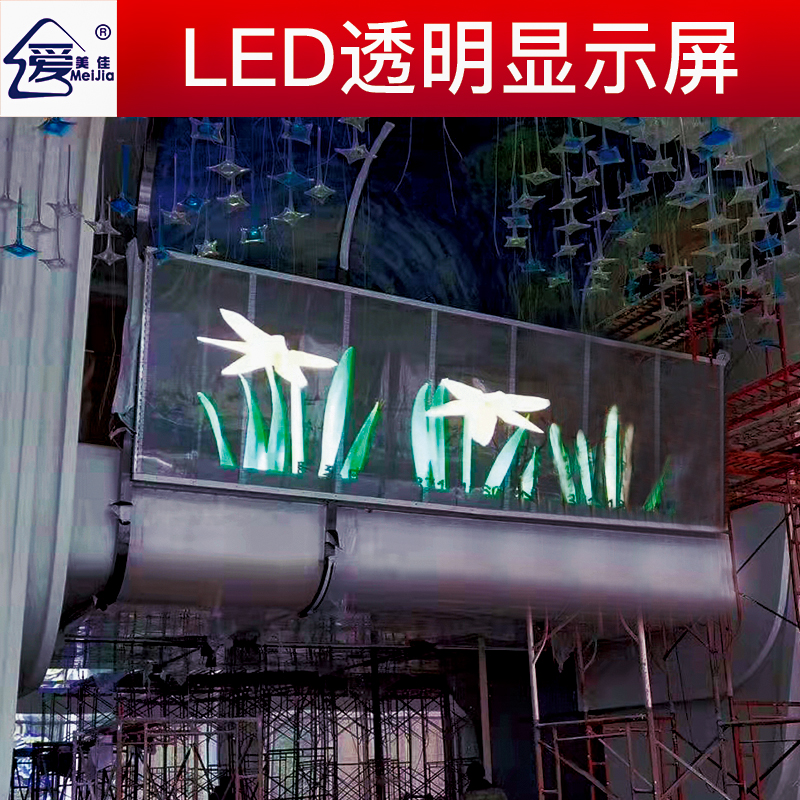

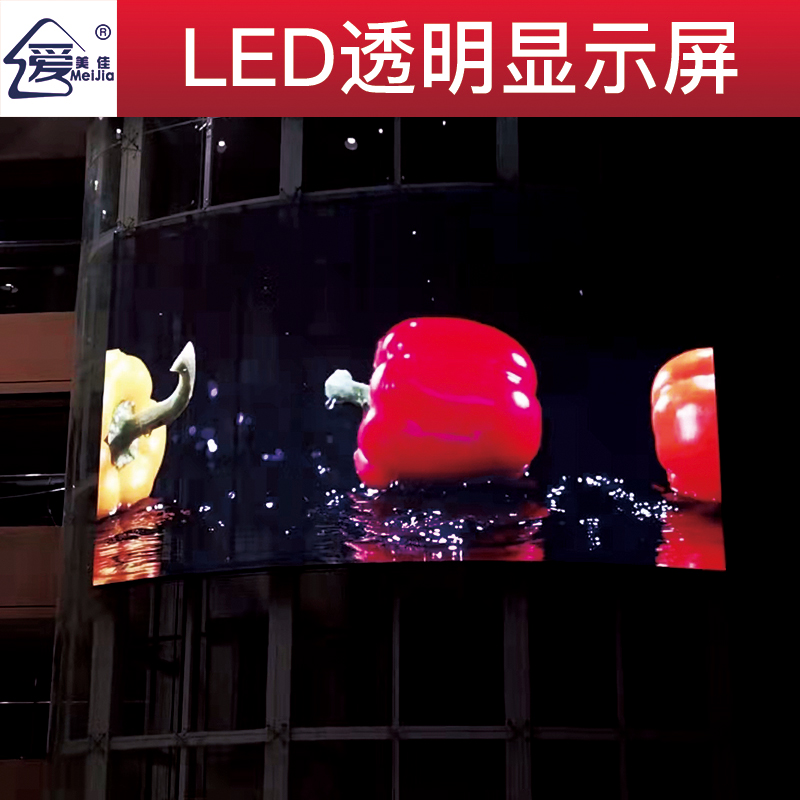

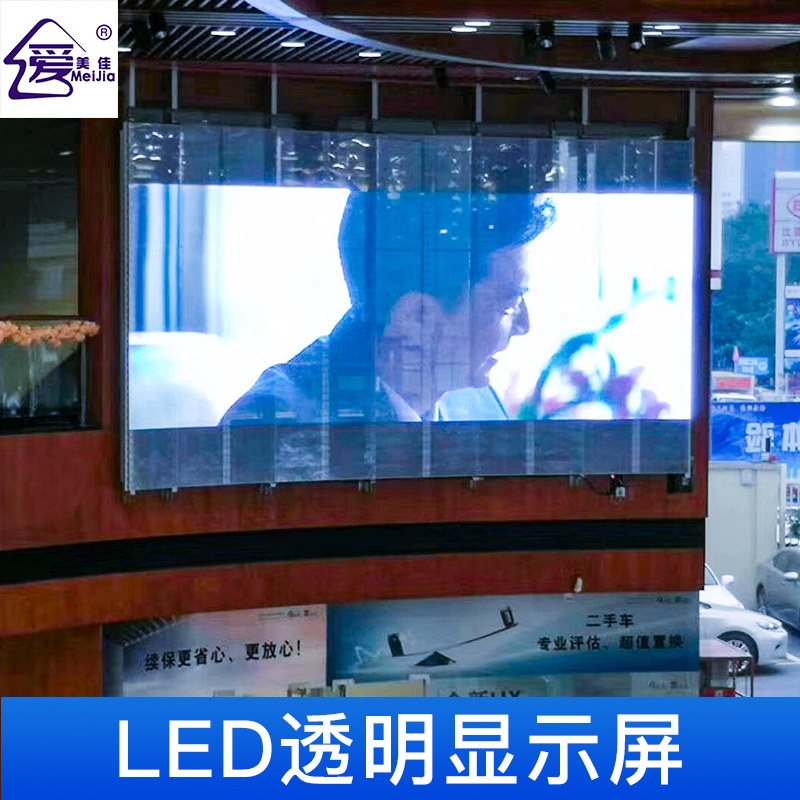

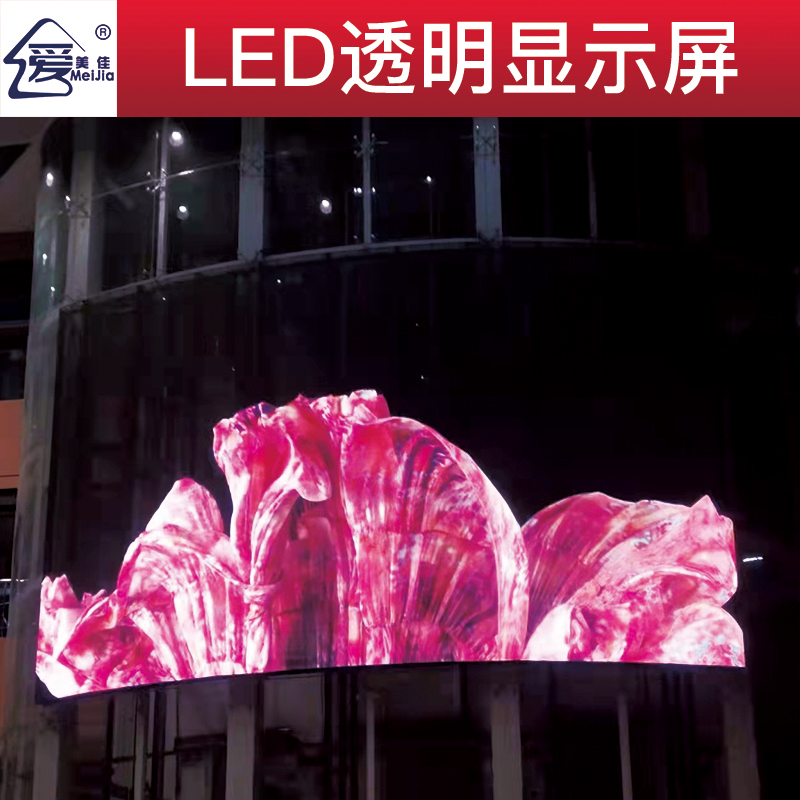

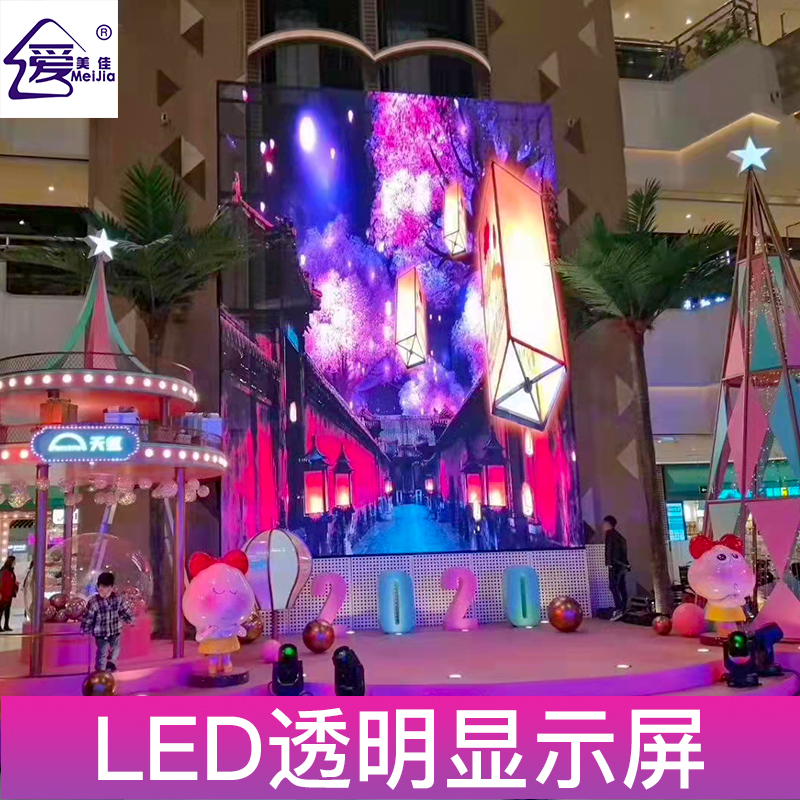

（1）結構示意圖

   (1) Structure Diagram

結 構 說明：每像素點采用1紅1綠1藍 1個（三合一）發光管

Structure Specification: 1R1G1B/Pixel   國星SMD1921或SMD3512

• 專業分析

                                  Professional Analyse

序號

Item

分析項目

Analyse Item

專業分析內容

Analyse Contents

1

配色分析

Color Blending

為使配色達到最佳的白平衡效果，配色對LED 發光的亮度有嚴格要求，其中各種顏色亮度的配色比例為: R:G:B/3:6:1。

In order to achieve the best white balance performance, color blending has the strict requirements on led brightness. And the R:G:B ratio is 3:6:1

2

項  目

Item

中心波長

Wavelength

亮  度

Brigtness

晶片廠家

Chip Brand

純紅LED

Pure Red

620nm-625nm

1000mcd

臺灣晶元

純綠LED

Pure Green

524nm-528nm

2100mcd

三安

純藍LED

Pure Blue

469nm-473nm

550mcd

三安

說  明

Instruction

技 術 指 標 參 數

Technology Index Parameters

像素管單元箱

   1, Single Cabinet

物理點間距：橫7.82-豎7.82mm

1) Pixel:7.82-7.82mm

2）物 理 密度：16782點/m²

2）Density:16782dot/m²

3）發光點顏色：1R1G1B

3)  LED Composition: 1R1G1B

4）基色：純紅+純綠+純藍

4)  Color: Pure Red + Pure Green + Pure Blue

 5）箱 體 尺寸：1米*1米或根據玻璃幕墻尺寸設計

    顯示屏整屏

2, Whole Screen

屏體顯示面積：㎡

最 佳 視距：5～250m

4, Best Viewing Distance: 5-250m

最 佳 視角：水平120度，垂直120度

5, Best Viewing Angle: horizontal:120. Vertical: 120

環 境 溫度：存貯 -40℃ ～ +85℃，工作 -20℃ ～ +60℃

6, Environment Temperature: Storage:-40℃ ～+85℃，Working:  -40℃ ～ +60℃   相 對 濕度：10%～95%

7 Humidity: 10%～95%

屏 體 厚度：8cm

8, Screen Depth: t8cm

供電

3, Power

50. 工 作 電壓：100-220V

1. Working Voltage: 100-220v
2. 2）平 均 功耗：200W/m²

2）Average Consumption: 200W/m²

3）最 大 功耗：≤400W/m²

3）Max Consumption: ≤600W/m²

     控制系統

4, Control System

1. 控 制 主機：聯想開天主機或同檔次計算機以上

1） Control Computer: Lenovo

1. 操 作 系統：WIN 98/ 2000/ NT/XP

2）Operation System: WIN 98/ 2000/ NT/XP

• 控 制 方式：同步控制

3）Control Way: synchronization

14. 顯  示  卡：DVI顯卡

4）Display Card: DVI display card

• 主要技術參數

5,MainTechnology Specification

1. 驅 動 器件：MBI5124/ICN2038
2. 1)  Driver IC：MBI5124/ICN2038

2）驅 動 方式:1/8掃，恒流驅動

2）Driver Way: Static, 1/8scan

1. 刷 新 頻率：≥1920HZ

4）Refresh Rate: ≥1920HZ

5）灰度 /顏色：紅綠藍各65536級，可顯示16.7M顏色

5) Gray/Color: red/green/blue65536 levels, 16.7M colors

6）白平衡亮度：≥150000cd/m²

6）Brightness: ≥150000cd/m²

7）亮度調節方式：軟件調節100級可調

7) Brightness Adjustment way: software adjust 100 levels.

8）視 頻 信號：PAL/NTSC

8) Screen Signal: PAL/NTSC

9）視頻輸入/輸出方式：八路輸入/八路輸出（可選配件）

9) Screen input/output way: 8 ways for input/ 8 ways for output

10）控制系統采用：PCTV非線性編輯卡＋DVI顯卡＋全彩控制卡

10) control system: PCTV+ DVI Display Card + Fullcolor Control System

11）平均無故障時間：≥10000小時

11)  Average trouble-free time: ≥10000 hours

12）壽    命：10萬小時

12) Lifetime: 10,0000 hours

13）平 整 度：任意相鄰像素間≤1mm

模塊拼接間隙<1mm

1. Flatness: every pixels ≤1mm

             Every modules ≤1mm

• 均 勻 性：像素光強、模塊亮度均勻

14) Uniformity: the brightness is uniformity

1. 開關電源：巨能偉業

1. 計算機顯示模式：800×600，1024×768，1280×960等

軟件

6.Software

LED通用播放軟件

LED Studio

   保護技術

7.Protection Technoloty

防潮、防塵、防腐、防靜電、同時具有過流、短路、過壓、欠壓保護功能。

Humidity Protection, Dust Protection, Rust Protection, Static-Protection, etc.

   播放內容

文本文件，WORD文件，所有圖片文件（BMP／JPG／GIF／PCX．．．），所有的動畫文件（MPG ／MPEG／MPV／MPA／AVI／VCD／SWF／RM／RA／RMJ／ASF．．．）。

1. 拼裝結構

屏面采用模組—顯示箱體—顯示屏組合拼裝結構，組裝方便。
